Menú

Filtros

  • Resultados obtenidos en

Zirlux® Anterior Multi

Zirlux® Anterior Multi

Circonio de capas múltiples con más indicaciones y resistencia que el disilicato de litio.

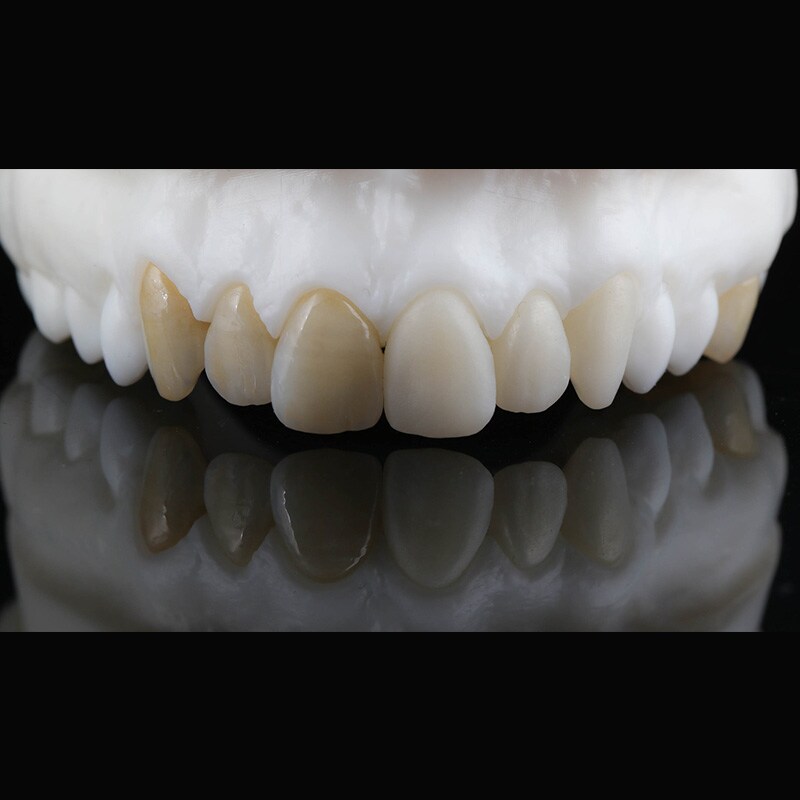

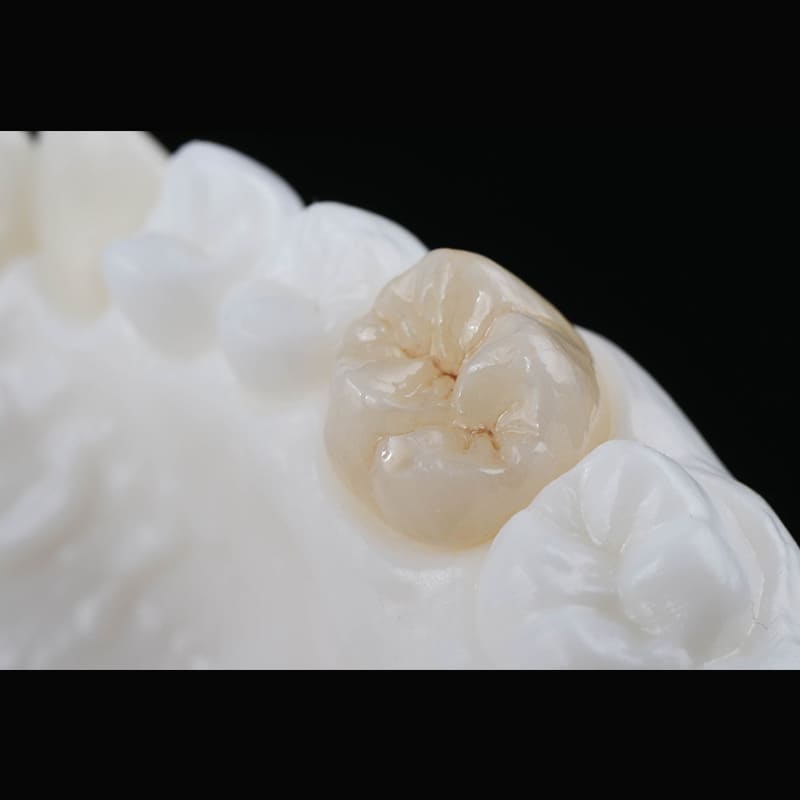

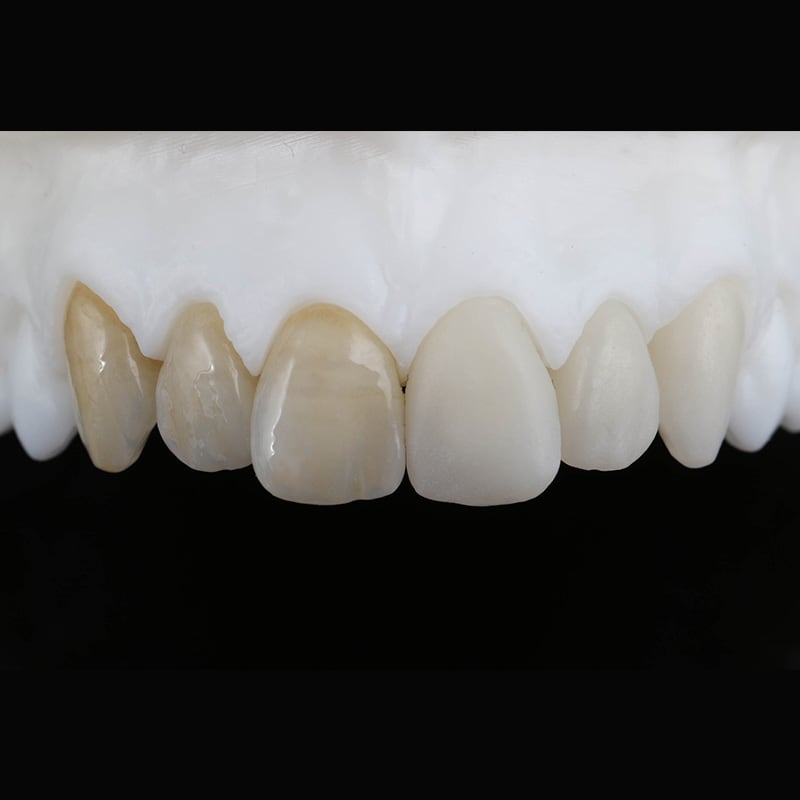

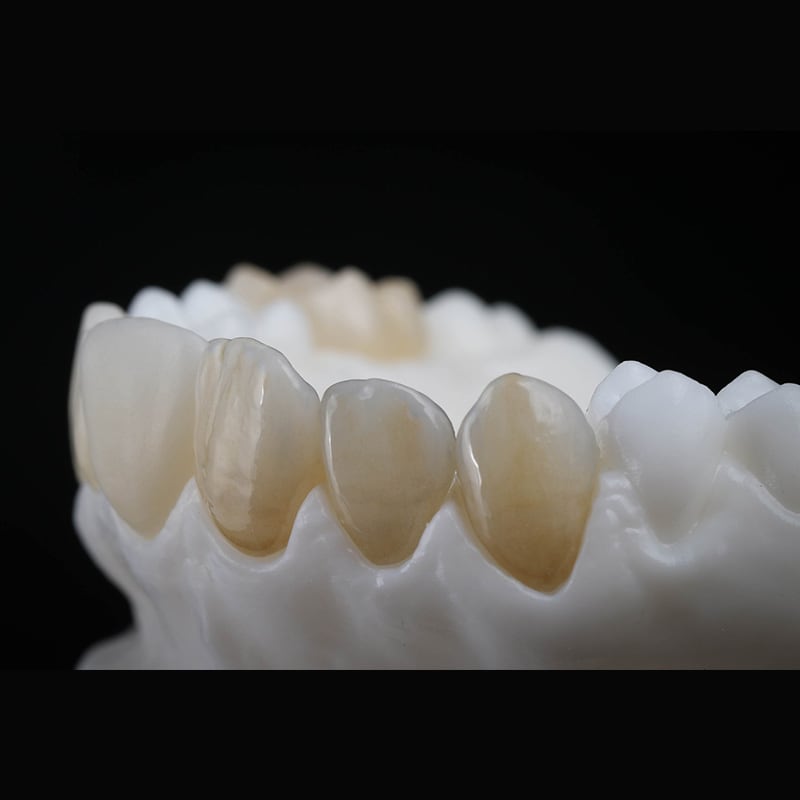

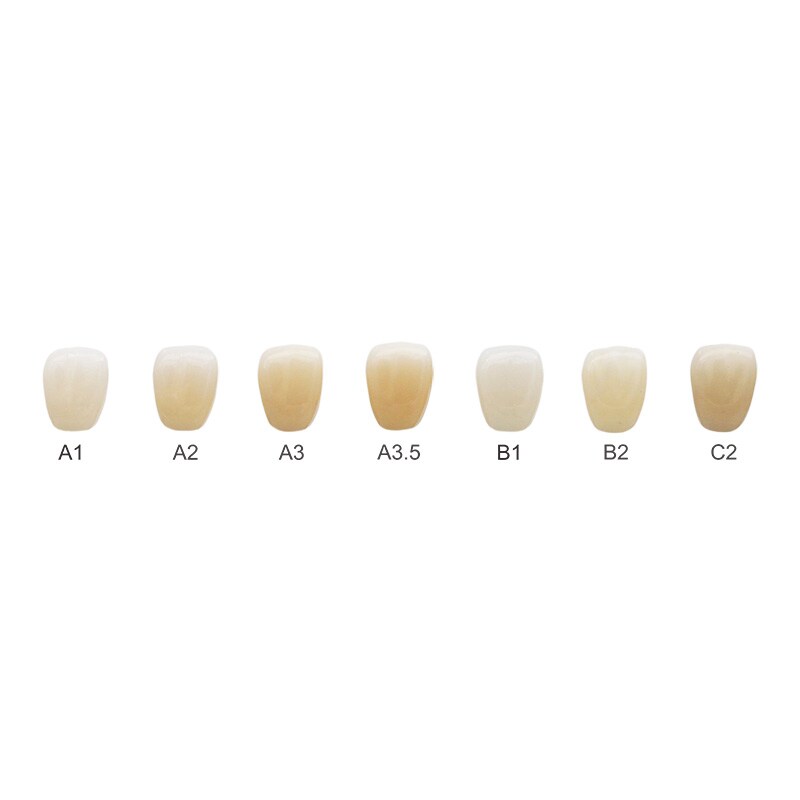

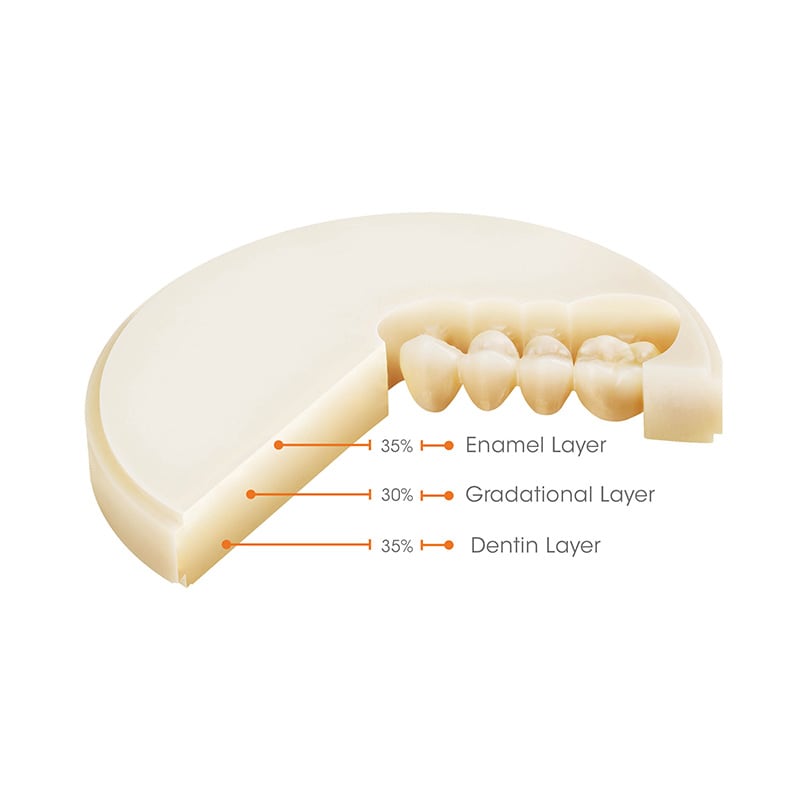

Zirlux Anterior Multi es un circonio de capas múltiples con tonos degradados que coinciden con la incisal, dentina y encías de la dentición, lo que lo hace adecuado para restauraciones anteriores. La transición de capas imita la translucidez y la estética de un diente natural sin agregar los pasos necesarios para el flujo de trabajo. Zirlux Anterior Multi puede ser caracterizado después del sinterizado para los casos que requieran una personalización adicional.

  • El circonio presionado axialmente seguido por prensado isostático en frío con una presión uniforme desde cualquier dirección crea coherencia y garantiza la mejor calidad.
  • Se controla la calidad de cada disco antes del empaquetado final para garantizar que el material es de la más alta calidad.
  • Compatible con Roland, Amann Girrbach y la mayoría de las máquinas fresadoras abiertas de 98,5 mm CAD/CAM.

Indicaciones

  • Coronas de contorno completo
  • Puentes de 2 a 3 unidades
  • Coronas telescópicas
  • Prótesis provisorias

Haga su pedido ahora

Características físicas

Densidad antes de la sinterización

≥6,0 g/cm3.

CTE después de la sinterización (25-500 °C)

(10,5 ± 1,0) x 10 - 6 K - 1

Resistencia de flexión de 3 puntos después de la sinterización

600 MPa

Contenido de fase monoclínica de superficie de envejecimiento acelerado

<5 %

Solubilidad química después de la sinterización

<100 ug/cm2

Prueba de citotoxicidad

Nivel 0

Radioactividad después del sinterizado

<0,1 Bq/g

Temperatura de sinterización

1430 ~ 1470 °C
1450 °C recomendados

Composición química

ZrO2 + HfO2

86,3 % ~ 94,2 %

Y2O3

5,8 % - 9,7 %

Er2O3

<2 %

Fe2O3

<0,5 %

AI2O3

<0,5 %

Otros óxidos

<0,5 %


Contacte a un consultor para solicitar más información
